Conversor de fibra óptica: o que é e como funciona

O que é um conversor de fibra óptica?

É um equipamento que faz a mediação entre um segmento de rede com cabeamento metálico (par trançado UTP) e um segmento de fibra óptica. De um lado tem uma porta RJ45, do mesmo tipo usada em qualquer cabo de rede; do outro, um conector SC para fibra óptica. O conversor recebe o sinal elétrico de um lado, converte para sinal óptico (luz) e transmite pela fibra — e faz o processo inverso na outra ponta do enlace.

A porta RJ45 tem detecção automática do padrão do cabo (Auto MDI/MDIX), então não importa se o cabo é reto ou crossover — o conversor se ajusta sozinho nessa ponta.

Monomodo ou multimodo: qual a diferença de alcance

O alcance real do enlace depende do modelo do conversor, da tecnologia (Fast Ethernet ou Gigabit) e do tipo de fibra. Estes são os números de referência de uma linha de conversores Intelbras, direto do datasheet:

O que é a tecnologia WDM

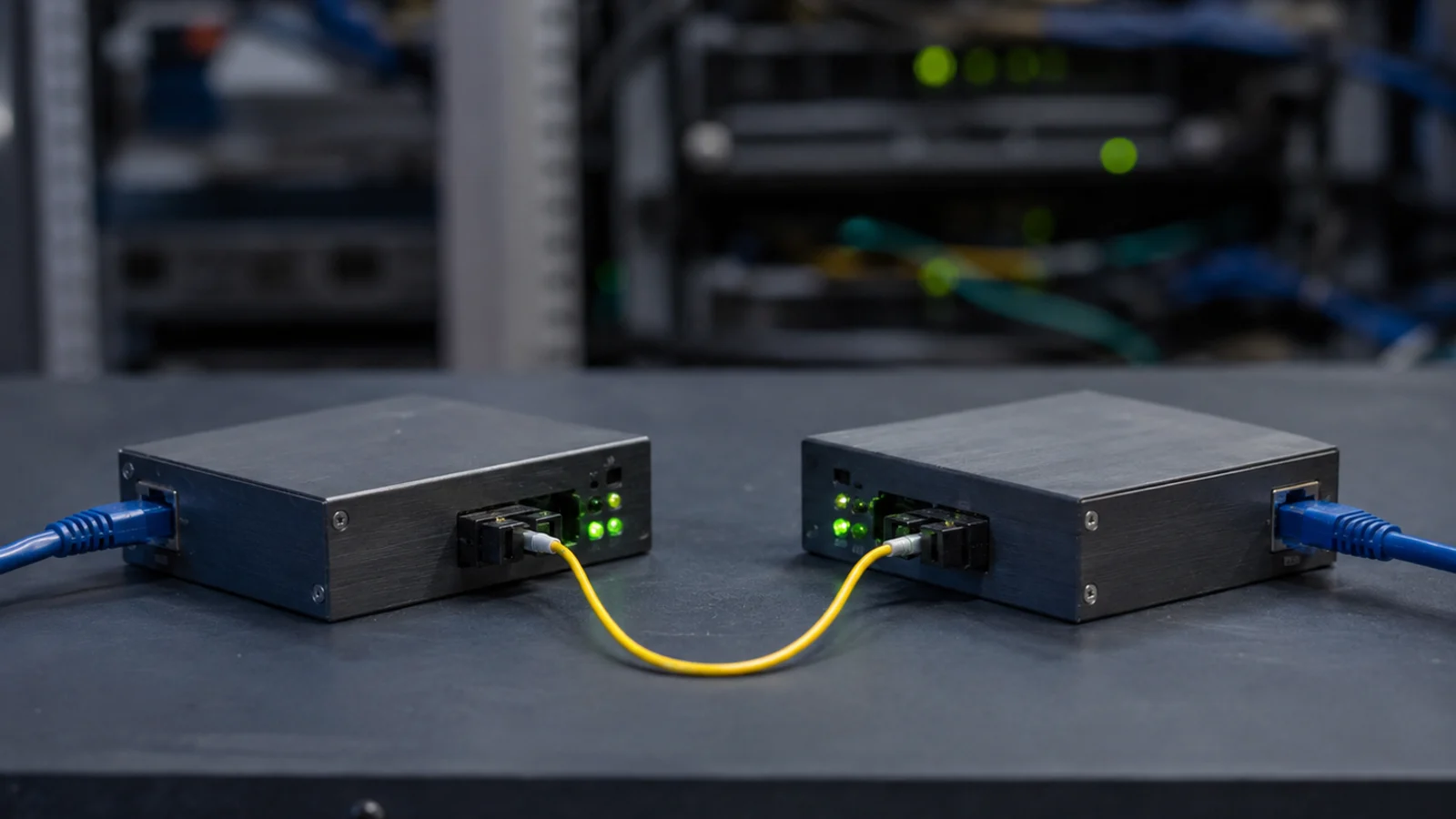

WDM (Wavelength Division Multiplexing, ou Multiplexação por Divisão de Comprimento de Onda) permite transmitir e receber dados simultaneamente por um único conector SC — ou seja, uma fibra simples (simplex) em vez de duas. Cada ponta do enlace usa comprimentos de onda de luz diferentes para transmitir e receber, e por isso os conversores WDM são vendidos em pares complementares: o modelo A transmite em 1550 nm e recebe em 1310 nm; o modelo B faz o oposto, transmite em 1310 nm e recebe em 1550 nm.

Essa é a regra mais importante na hora de instalar: o par precisa ser A de um lado e B do outro. Conectar dois conversores do mesmo tipo (A com A, ou B com B) impede o enlace de funcionar — os dois ficariam tentando transmitir e receber nos mesmos comprimentos de onda.

Conectar dois conversores do mesmo tipo (A com A, ou B com B) impede o enlace de funcionar

Chaveamento manual ou automático, conforme a tecnologia

Nos conversores Fast Ethernet, o ajuste de modo (Half ou Full Duplex) é manual, feito por chaves DIP switches na parte traseira do equipamento — o instalador precisa configurar corretamente para sincronizar com o switch ou computador conectado. Já os modelos Gigabit fazem esse chaveamento de forma automática, sem ajuste manual necessário.

Outro recurso presente nessa linha é o LFP (Link Fault Pass-through), que existe para evitar falhas no link e aumentar a vida útil do equipamento — vale confirmar no datasheet do modelo escolhido se o recurso está presente e como ativá-lo.

Antes de partir para fibra: o degrau que resolve parte dos casos

Nem toda distância que ultrapassa os 100 metros do cabo de rede exige fibra. Existe um degrau intermediário, bem mais barato, que resolve boa parte das instalações de CFTV: switches com modo estendido.

O Intelbras SF 800 Q+ declara alcance de até 250 metros por porta nesse modo, além de QoS para priorizar o tráfego de vídeo das câmeras. As ressalvas, para a comparação ser justa: ele é Fast Ethernet (10/100), não Gigabit, não fornece PoE — a alimentação da câmera continua por fonte externa ou switch PoE separado — e 250 metros é um teto bem diferente dos 2 km do conversor multimodo mais simples da tabela acima.

A regra prática que sai daí: entre 100 e 250 metros, com uma ou poucas câmeras e sem exigência de Gigabit, o switch estendido costuma resolver por uma fração do custo. Acima disso, ou quando o trecho atravessa área com interferência elétrica forte, ou quando o enlace precisa de banda Gigabit, a fibra deixa de ser luxo e passa a ser a única opção que funciona.

Conclusão

Conversor de fibra óptica converte sinal entre cabeamento metálico e fibra, com alcance que varia de 2 km (Fast Ethernet multimodo) a 20 km (monomodo, Fast Ethernet ou Gigabit) conforme o modelo. A tecnologia WDM permite usar fibra simples com um par de conversores complementares (A e B), mas exige atenção na instalação para não inverter o par.

Quer entender quando vale a pena usar fibra óptica especificamente num projeto de CFTV? Veja o guia fibra óptica em CFTV e segurança eletrônicaCFTVFibra óptica em CFTVVeja quando fibra compensa num projeto de segurança eletrônica e quando não compensa.Abrir guia completo →. Para dúvidas sobre o seu projeto, fale com a BDias pelo WhatsApp.
