Rádio ponto a ponto para CFTV: como funciona e quando usar

O que é rádio ponto a ponto e quando usar em CFTV

Rádio ponto a ponto (PTP, de point-to-point) é um enlace de rádio que conecta dois locais diretamente, usando um par de antenas apontadas uma para a outra — sem passar por cabo de rede ou fibra óptica entre os pontos. Em projetos de segurança eletrônica, é a opção para levar imagem de câmeras IP entre um ponto remoto (portaria, galpão, área rural, terreno vizinho) e a central de gravação quando não há trajeto viável para cabo ou fibra.

A condição que decide se rádio funciona ou não é a linha de visada direta entre as duas antenas — sem isso, o enlace não entrega o desempenho esperado, mesmo com equipamento de qualidade. Para o cenário de conectividade sem cabo em pontos remotos com sinal de celular disponível, veja também o guia câmera 4G com chipCFTVCâmera 4G com chipEntenda cobertura, consumo de dados, energia solar e gravação offline para pontos sem Wi-Fi.Abrir guia completo →.

Como funciona um enlace de rádio ponto a ponto

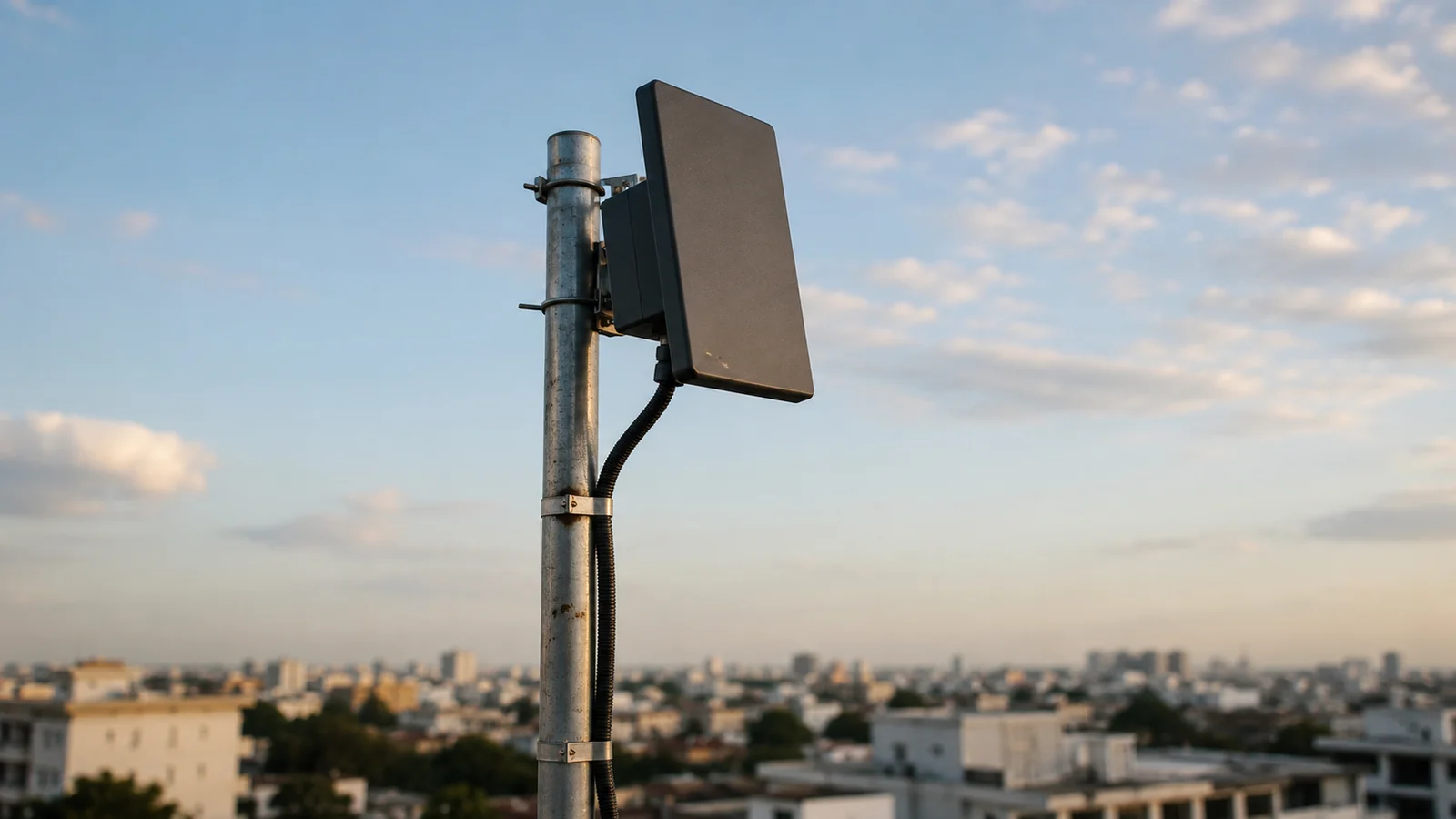

Um enlace PTP para CFTV usa dois rádios outdoor, cada um com antena direcional, instalados nos dois pontos que precisam se comunicar. Equipamentos reais do mercado ilustram a tecnologia: a linha Rocket AC da Ubiquiti opera em 5 GHz com o padrão IEEE 802.11ac e a modulação proprietária airMAX® ac, suportando até 256-QAM e alcançando até 450 Mbps, com largura de canal configurável em 20/40/50/60/80 MHz pelo sistema airOS® v7 — o sistema operacional que gerencia o hardware, permite selecionar automaticamente o canal menos congestionado e controla a potência de transmissão manual ou automaticamente.

A linha APC da Intelbras segue outro caminho técnico: chipset Qualcomm Atheros, padrão IEEE 802.11 a/n combinado com o protocolo proprietário TDMA iPoll™ v3 (que organiza sequencialmente o momento de envio de cada rádio para evitar colisão de dados), operando na faixa de 5,150 a 5,850 GHz — homologada pela Anatel entre 5,47 e 5,85 GHz no Brasil. Os modelos dessa linha suportam tecnologia MIMO 2×2 (usando múltiplas cadeias de dados simultâneas) ou modo SISO, que trata uma única cadeia e reduz o throughput — e operam tanto ponto a ponto quanto ponto-multiponto, dependendo da configuração.

Linha de visada e zona de Fresnel: por que a instalação exige isso

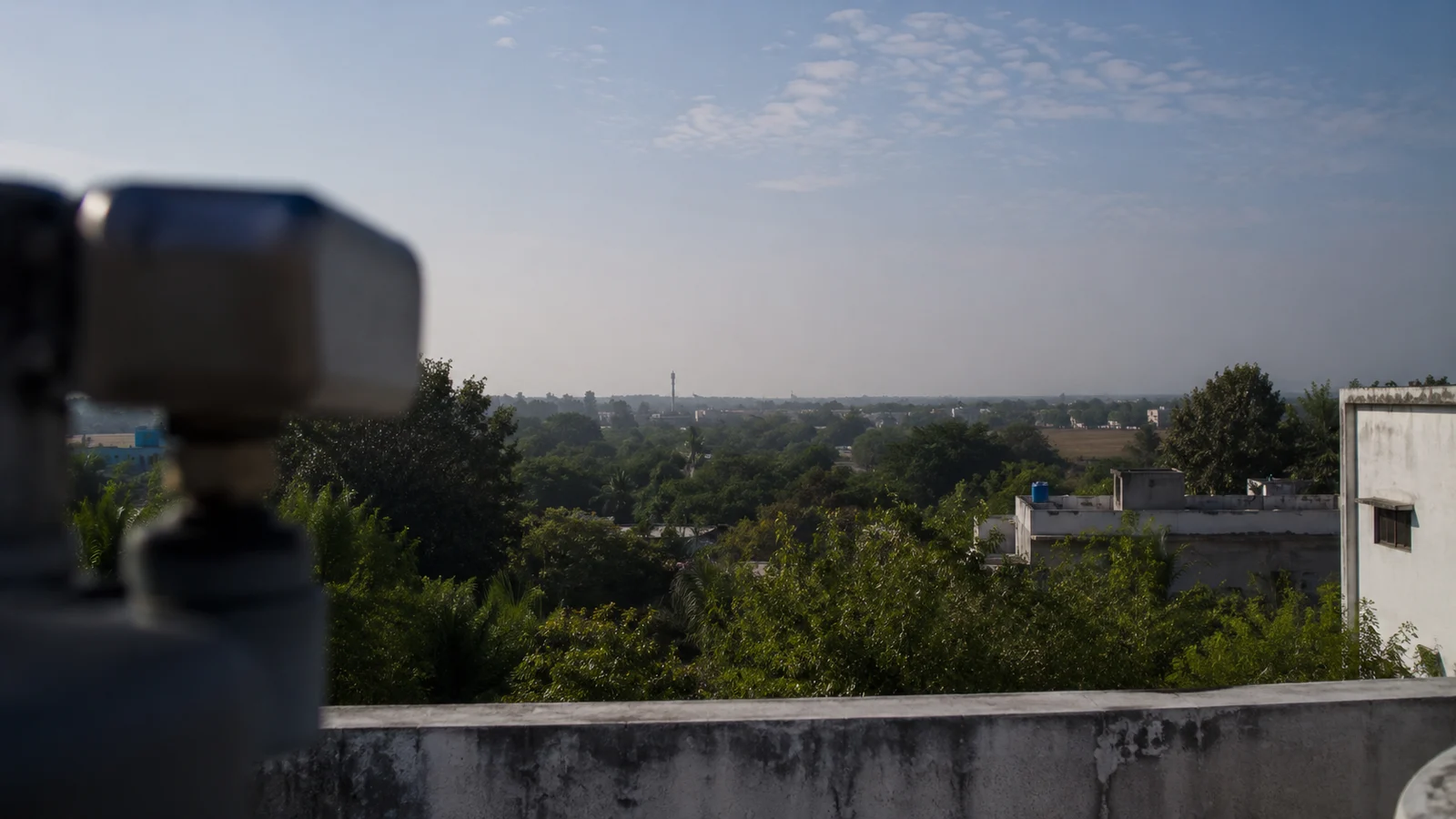

Linha de visada (LOS, de line of sight) é a linha reta imaginária entre a antena transmissora e a receptora. Nas frequências altas usadas em rádio enlace (a faixa de 5 GHz, no caso dos equipamentos citados acima), essa linha reta precisa estar livre de obstáculos — é o que torna viável o enlace funcionar com desempenho previsível.

Só a linha reta não é suficiente: ao redor dela existe a zona de Fresnel, um conjunto de elipsoides concêntricos formados pela difração da onda de rádio, onde está concentrada a maior parte da energia do sinal. Um obstáculo ou superfície refletora (telhado metálico, copa de árvore, até uma lâmina d'água) dentro dessa zona — mesmo sem tocar a linha reta entre as antenas — já causa atenuação, perda de sinal ou cancelamento do sinal, com efeito mais forte nas zonas de Fresnel pares.

A regra prática: a obstrução recomendada é de até 20% da primeira zona de Fresnel, e o limite máximo tolerável é 40%. Passar disso compromete a estabilidade do enlace mesmo que as duas antenas 'se enxerguem' visualmente — por isso um projeto de rádio PTP sério avalia altura de mastro e obstáculos no caminho todo, não só entre os pontos de instalação.

Só a linha reta não é suficiente: ao redor dela existe a zona de Fresnel, um conjunto de elipsoides concêntricos formados pela difração da onda de rádio

O que reduz o alcance ou a qualidade do sinal

Chuva e variações do ambiente causam oscilação no nível de sinal recebido — nos rádios Intelbras, o modo de taxa de dados 'Padrão' (baseado em RSSI, a medida de força do sinal recebido) ajuda a atenuar esse problema ajustando a modulação automaticamente conforme a condição do link.

Interferência de outros sinais na mesma faixa de frequência também degrada o enlace. A linha APC oferece uma ferramenta de Site Survey para varrer o espectro e identificar ruído antes da instalação, além de seleção automática de canal, que escolhe a frequência menos ocupada por outros equipamentos na região. Do lado da Ubiquiti, a tecnologia TDMA da linha airMAX ac é voltada especificamente para reduzir o impacto de ruído do ambiente e manter o fluxo de dados mais livre de interferência de outros sinais no mesmo local.

Há também uma configuração de ajuste fino que envolve escolha do instalador: reduzir o intervalo de guarda (GI) de 800 ns para 400 ns aumenta o throughput do enlace, mas deixa a transmissão mais suscetível a colisão de pacotes — um ganho de velocidade que só compensa em ambiente com pouco ruído e sinal estável.

Aplicação em CFTV: priorização de vídeo e kit pronto para câmera IP

A linha APC da Intelbras é indicada especificamente para conectar soluções de CFTV IP com alto desempenho, e isso passa por dois recursos de gerenciamento de tráfego: a gerência integrada tem quatro filas de prioridade baseadas em marcação DSCP, com voz e vídeo alocados automaticamente nas duas filas de maior prioridade, reduzindo a latência desses dados; e o recurso Wireless Multimedia (WMM) atua como QoS priorizando pacotes de áudio e vídeo sobre outros tipos de dado que trafeguem no mesmo enlace.

Existe também uma solução integrada pronta para esse cenário: o kit de conexão sem fio para CFTV IP com dois rádios APC 5A-15 pré-configurados de fábrica, que conectam automaticamente assim que energizados (plug and play). Segundo o fabricante, o kit suporta conexões de até 1.000 metros, com throughput de até 100 Mbps, tráfego simultâneo de até 6 câmeras IP com qualidade de imagem de até 4K, e alimentação por PoE passivo (12 a 24 Vdc) — uma solução comercial pronta, e não apenas o rádio individual configurado manualmente.

Rádio, fibra ou cabo: qual escolher

Cabo de rede com switch PoE segue sendo a opção mais simples e barata dentro do alcance de até 100 m por lance. Quando a distância ou a interferência elétrica no caminho inviabiliza o cabo, mas existe trajeto físico para passar um cabo óptico, fibra costuma ser a escolha mais estável — veja fibra óptica em CFTVCFTVFibra óptica em CFTVVeja quando fibra compensa num projeto de segurança eletrônica e quando não compensa.Abrir guia completo → para entender quando ela compensa.

Rádio ponto a ponto entra quando nem cabo nem fibra têm trajeto viável entre os dois pontos — terrenos vizinhos sem autorização para passar cabeamento físico, propriedades rurais com grande distância, ou pontos separados por via pública, rio ou área que não pode ser escavada. A contrapartida é a dependência de linha de visada direta e de fatores ambientais (chuva, interferência) que cabo e fibra não sofrem. Para o conceito de conversor e alcance por modelo em fibra, veja também conversor de fibra ópticaRedesConversor de fibra ópticaVeja como funciona, monomodo x multimodo e o que é a tecnologia WDM.Abrir guia completo →.

Conclusão

Rádio ponto a ponto resolve o cenário em que cabo e fibra não têm trajeto físico viável, mas exige linha de visada direta entre os pontos, obstrução dentro da tolerância da zona de Fresnel e atenção a chuva e interferência para manter a estabilidade — não é uma alternativa 'sem instalação' a cabo ou fibra, é uma tecnologia com seus próprios requisitos técnicos.
