Switch PoE para câmeras IP: como dimensionar o seu

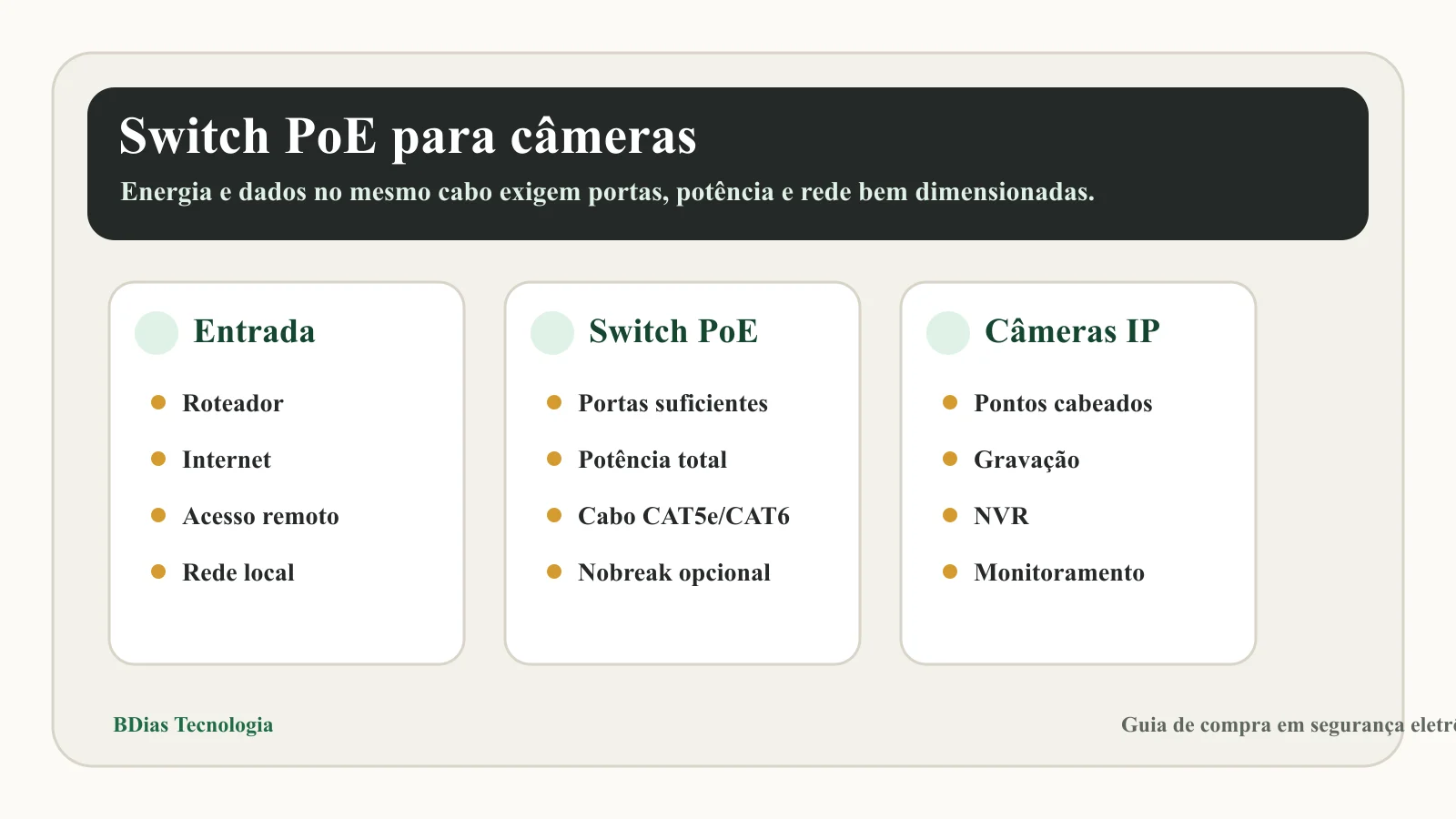

O que é PoE e por que usar

PoE (Power over Ethernet) é a tecnologia que entrega energia e dados pelo mesmo cabo de redeInfraestruturaCabo coaxial ou cabo de rede?Compare infraestrutura, distância e alimentação em sistemas analógicos e IP.Abrir guia completo →. Em vez de puxar um cabo de dados e outro de energia para cada ponto com câmera IPCFTVCâmera IP ou analógica?Compare cabeamento, gravador, custo e expansão antes de escolher a tecnologia.Abrir guia completo →, você puxa só o cabo de rede até o switch PoE — que alimenta tudo.

Isso simplifica a obra, reduz fontes espalhadas e centraliza a alimentação num único ponto, que você pode proteger com nobreakEnergiaNobreak para CFTVDimensione autonomia e potência para manter gravador, câmeras e rede funcionando.Abrir guia completo →. Para câmeras IP, é praticamente o padrão.

Padrões PoE: 802.3af, at (PoE+) e bt

Cada padrão entrega uma potência por porta. Escolher o padrão certo evita a câmera ligar e desligar sozinha por falta de energia, principalmente quando ela aciona o infravermelho à noite (que consome mais).

Power budget: a conta que mais erram

O número de portas não é tudo. O que importa é o power budget — a potência total que o switch entrega somando todas as portas. Um switch pode ter 8 portas PoE mas um orçamento de potência que não sustenta 8 câmeras potentes ao mesmo tempo.

A regra é simples: some o consumo de todas as câmeras e confira se cabe no power budget, deixando folga. Uma câmera com IR simples consome cerca de 5 W; uma com IR de longo alcance pode passar de 12 W. Speed domes consomem muito mais.

Exemplo prático: 6 câmeras de ~8 W = 48 W de consumo. Um switch com power budget de 60–65 W atende com folga. Se fossem speed domes, a conta mudaria completamente.

O que importa é o power budget — a potência total que o switch entrega somando todas as portas.

Calculadora de orçamento de potência PoE

Escolha um switch PoE real do catálogo, o equipamento (câmera ou porteiro eletrônico) e a quantidade para ver se cabe no power budget e nas portas disponíveis — com o consumo declarado pelo fabricante de cada modelo, não uma média genérica.

Se o resultado indicar que estoura o orçamento, o switch não distribui a potência igualmente entre as portas: normalmente as primeiras portas ligadas continuam funcionando e as excedentes ficam sem energia (o LED da porta costuma indicar isso). Reduza a quantidade ou escolha um switch com budget maior antes de instalar.

Quantas portas escolher

Conte as câmeras atuais e some uma margem para crescer. Switches costumam vir em 4, 8, 16 e 24 portas PoE, geralmente com 1 ou 2 portas de uplink (não-PoE) para ligar ao NVRCFTVDVR ou NVR?Entenda qual gravador combina com câmeras analógicas, IP e projetos híbridos.Abrir guia completo → ou ao roteador.

Dica: deixe sempre 1 ou 2 portas sobrando. É muito comum querer adicionar uma câmera depois — e refazer rede por falta de porta custa caro.

• Até 3 câmeras: switch de 4 portas PoE.
• 4 a 6 câmeras: switch de 8 portas PoE.
• 7 a 12 câmeras: switch de 16 portas PoE.
• Sempre confira o power budget, não só a quantidade de portas.

Distância, cabo e uplink

O cabo de rede entrega PoE com segurança até cerca de 100 metros por lance. Use cabo de boa qualidade (CAT5e ou CAT6) — cabo ruim derruba PoE e dados. Para distâncias maiores, existem switches com modo 'extend' (até ~250 m, em velocidade menor), switches intermediários ou fibra óptica.

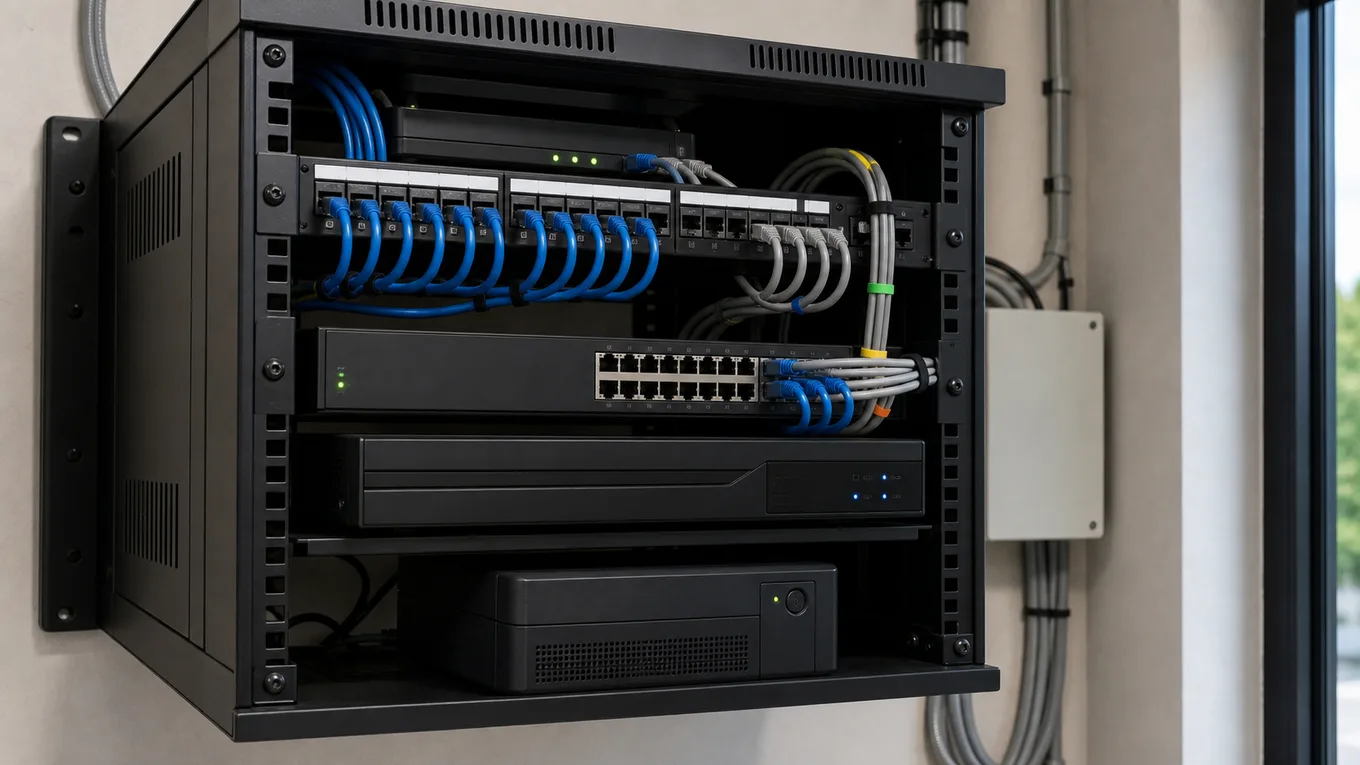

A porta de uplink liga o switch ao gravador NVR e à internet. Em projetos com muitas câmeras, um uplink Gigabit evita gargalo de banda quando você acessa as imagens remotamente.

É aqui que switches aparentemente parecidos se separam. O switch PoE Hikvision DS-3E0310P-E, por exemplo, tem 8 portas PoE Fast Ethernet e — apesar de ser plug-and-play, sem gerenciamento — sai com dois uplinks: um Gigabit RJ45 e um SFP para fibra. Isso é incomum nessa faixa e resolve dois problemas de uma vez: a subida para o NVR não fica limitada a 100 Mbps como as portas das câmeras, e a porta SFP deixa a rota para fibra aberta se a distância até o rack central crescer depois. Ele também tem modo estendido para ultrapassar os 100 metros. O que a ficha do fabricante não declara é o power budget total — então, para esse switch, faça a conta de consumo pelo dado do anúncio antes de fechar o número de câmeras.

Proteja com nobreak

Centralizar a energia no switch PoE tem uma vantagem enorme: basta um nobreak no switch (e no NVR e roteador) para o sistema continuar gravando e online na queda de energia. Sem isso, a primeira coisa que o invasor 'desliga' é a sua câmera.

Dimensione o nobreak pela soma de consumo de switch, NVR, roteador e o tempo de autonomia que você quer. Vale a leitura do nosso guia de nobreak para CFTV para acertar a autonomia.
