Cabos e baluns

Cabo coaxial ou cabo de rede para CFTV: qual usar?

Cabo errado pode derrubar a qualidade de imagem, limitar expansão e gerar retrabalho. A decisão depende da tecnologia da câmera, do gravador, da distância, da alimentação, do uso de PoE e da necessidade de balun.

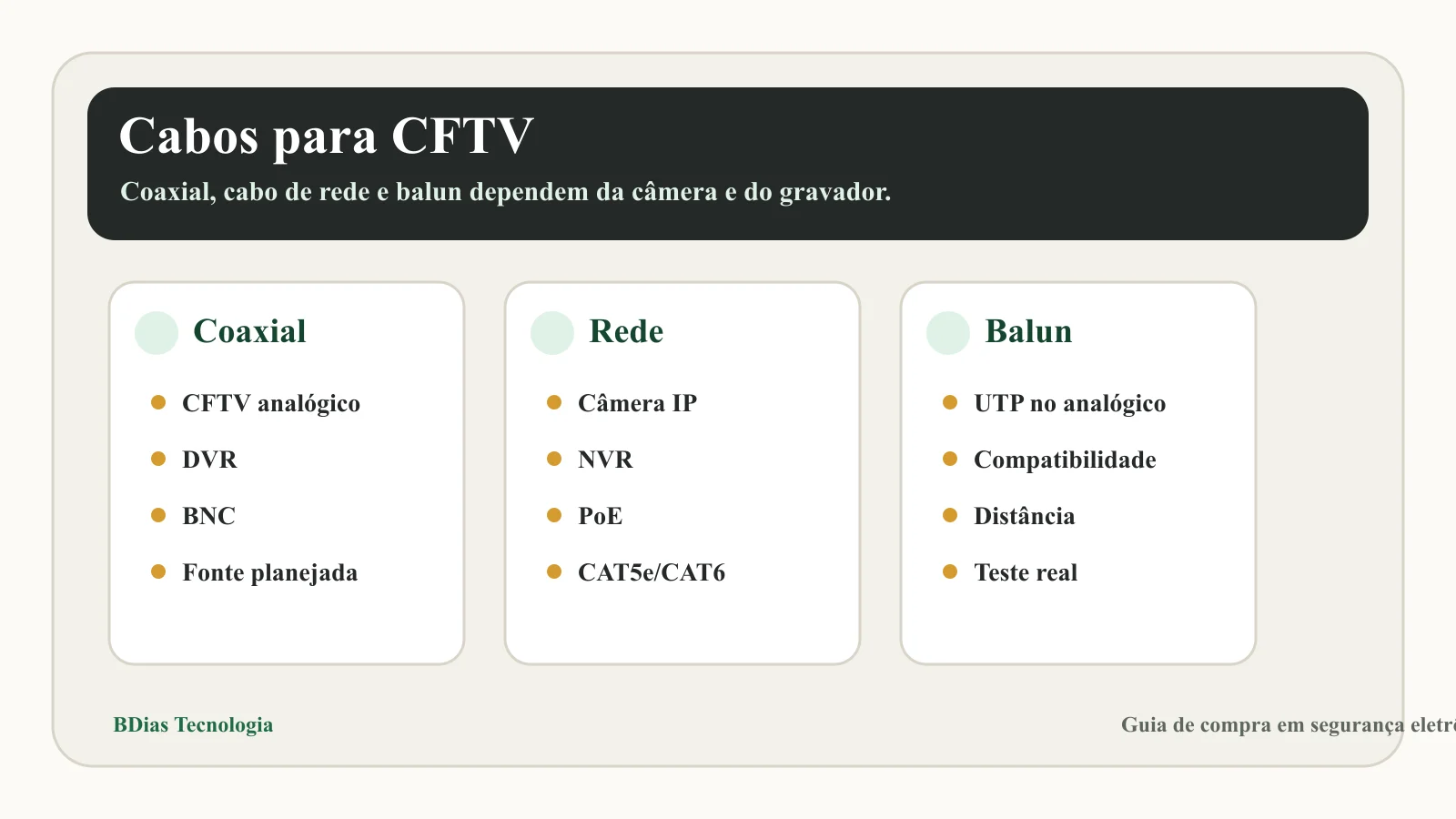

Diagrama comparando cabo coaxial, cabo de rede UTP e balun para câmeras CFTV — Cabo coaxial, cabo de rede, balun, fonte, DVR e NVR precisam ser compatíveis antes da compra.

Resposta rápida: qual cabo usar no CFTV?

Use cabo coaxial em projetos analógicos com DVR quando a infraestrutura pede esse padrão. Use cabo de rede em câmeras IP, NVR e PoE. Use balun quando a câmera é analógica, mas o projeto vai transmitir vídeo por cabo UTP.

Câmera analógica normalmente aponta para DVR e coaxial ou UTP com balun.
Câmera IP normalmente aponta para cabo de rede, switch, NVR e PoE.
Balun não transforma câmera analógica em câmera IP.
Fonte, conector, distância e proteção importam tanto quanto o cabo.

O que é cabo para CFTV?

Cabo para CFTV é a infraestrutura que leva vídeo, dados ou alimentação entre câmera, gravador, switch, fonte e rede, conforme a tecnologia usada no projeto.

Em projetos analógicos, o cabo coaxial e o cabo UTP com balun aparecem com frequência. Em projetos IP, o cabo de rede passa a concentrar dados e, quando há PoE compatível, também energia.

Comparativo: coaxial, cabo de rede ou balun

Critério	Cabo coaxial	Cabo de rede	Balun
Tipo de sistema	Mais comum em CFTV analógico, Multi HD e projetos com DVR.	Mais comum em câmeras IP, NVR, switch e infraestrutura de rede.	Permite usar cabo UTP em sistema analógico com DVR.
Alimentação	Pode usar cabo bipolar ou alimentação separada.	Pode levar dados e energia quando há PoE compatível.	Pode existir em versão só vídeo ou com vídeo e alimentação.
Manutenção	Fácil de entender em projetos analógicos tradicionais.	Depende de rede, switch, conectores RJ45 e organização.	Exige atenção ao par usado, conexão, polaridade e proteção.
Expansão	Expande por canal e tende a depender do DVR.	Expande melhor em rede planejada com switch, PoE e NVR.	Ajuda retrofit, mas não transforma câmera analógica em IP.
Risco de erro	Comprar cabo fraco, conector ruim ou fonte mal dimensionada.	Ignorar categoria do cabo, limite de trecho, PoE e switch.	Achar que qualquer UTP e qualquer balun resolvem qualquer cenário.

Quando usar cada opção

Use cabo coaxial quando

O sistema usa câmeras analógicas ou Multi HD.
O gravador principal é DVR.
O projeto já tem infraestrutura coaxial aproveitável.
A alimentação das câmeras foi planejada separadamente.
Conectores, cabo e fonte serão compatíveis com o sistema.

Use cabo de rede quando

O sistema usa câmeras IP.
Haverá NVR, switch, roteador ou PoE.
A rede será organizada com CAT5e ou CAT6.
O projeto precisa de expansão e gerenciamento de rede.
Dados e energia podem trafegar pelo mesmo cabo com PoE.

Use balun quando

A câmera é analógica, mas o cabeamento será UTP.
O DVR aceita a tecnologia de vídeo usada.
O balun suporta resolução e padrão do sistema.
As conexões serão protegidas e bem identificadas.
A instalação será testada antes de fechar o acabamento.

Balun: quando ele entra no projeto?

Balun entra quando o sistema continua sendo analógico, mas a transmissão de vídeo será feita por cabo UTP. Ele precisa ser compatível com resolução, tecnologia do DVR/câmera e distância do projeto.

Regra prática

Se a dúvida é entre DVR e NVR, resolva isso antes do cabo. O cabo certo depende da arquitetura: câmera analógica com DVR, câmera IP com NVR ou solução híbrida.

Quer validar cabo, balun e kit antes de comprar?

Envie modelo das câmeras, gravador, quantidade de pontos e distância aproximada. A orientação evita cabo incompatível, balun errado e fonte mal planejada.

Chamar no WhatsApp Ver acessórios CFTV

Cabo de rede, PoE e câmera IP

Em câmera IP, o cabo de rede também pode alimentar a câmera se houver PoE compatível no switch, NVR ou injetor. Isso reduz fontes individuais, mas exige cuidado com categoria do cabo, potência PoE, distância e organização da rede.

Ver guia de switch PoE Comparar câmera IP e analógica

Checklist antes de comprar cabo ou balun

A câmera é analógica, IP, Wi-Fi ou Multi HD?
O gravador será DVR, NVR ou híbrido?
O projeto precisa de PoE ou fonte separada?
O cabo existente pode ser reaproveitado com segurança?
A distância do ponto respeita o limite técnico do sistema?
O cabo será CAT5e, CAT6, coaxial bipolar ou outro padrão?
O balun suporta a resolução e tecnologia da câmera?
Conectores BNC, RJ45, fontes e caixas de passagem estão previstos?
A alimentação vai pelo mesmo cabo ou por fonte próxima?
Há risco de umidade, emenda exposta ou passagem externa?
O acesso remoto depende de rede estável?
O sistema será testado câmera por câmera antes da entrega?

Erros comuns em cabos para CFTV

Comprar cabo sem saber se a câmera é IP ou analógica.
Usar cabo de rede em sistema analógico sem balun adequado.
Comprar balun sem conferir resolução, tecnologia e distância.
Misturar conectores ruins com cabo bom e culpar a câmera pela falha.
Passar cabo sem prever fonte, nobreak, caixa e proteção.
Achar que PoE funciona em qualquer câmera IP.
Reaproveitar cabo antigo sem testar imagem, alimentação e estabilidade.
