Como dimensionar fonte 12V para câmera: amperagem e distância

Como calcular a fonte 12V para câmeras

O cálculo básico é: corrente total = quantidade de câmeras × consumo máximo por câmera. Converta miliampères para ampères dividindo por 1.000. O valor usado deve ser o consumo máximo da ficha técnica, porque é ele que representa a condição mais exigente do equipamento.

Quando a ficha informa apenas potência, use corrente = potência ÷ tensão. Uma câmera de 2,28 W alimentada em 12 V consome 0,19 A, ou 190 mA. Se o projeto mistura modelos, calcule cada grupo separadamente e só depois some todos os resultados.

A amperagem impressa na fonte é a capacidade máxima que ela pode fornecer, não uma corrente empurrada para dentro da câmera. Uma câmera de 190 mA ligada a uma fonte de 10 A continua consumindo aproximadamente o que seu circuito exige, desde que tensão, polaridade e demais condições sejam compatíveis.

Calculadora de fonte 12V para câmera

Preencha a quantidade de câmeras, o consumo máximo por ponto e a corrente nominal da fonte. A calculadora mostra a soma em ampères, a potência equivalente e quanto da capacidade nominal permanece disponível.

Se os modelos forem diferentes, faça uma conta para cada grupo e some as correntes. O resultado não substitui a medição de tensão no ponto instalado, porque distância, cabo, emendas e conectores não aparecem numa conta feita apenas com o consumo nominal.

Exemplo: 8 câmeras de 190 mA

Considere oito câmeras analógicas, cada uma com consumo máximo declarado de 190 mA. A soma é 8 × 190 = 1.520 mA, equivalente a 1,52 A. Em 12 V, esse conjunto representa 18,24 W de potência na carga.

Comparada apenas pela corrente, uma fonte com capacidade nominal de 10 A atende essa soma e ainda apresenta 8,48 A de capacidade restante. Isso não significa que toda fonte de 10 A alimenta qualquer quantidade de câmeras nem que o cabo pode ter qualquer comprimento: o consumo de cada modelo e a tensão que chega ao ponto continuam determinantes.

A ficha da Intelbras EF 1210+ usa até 32 câmeras de 250 mA como exemplo de aplicação. Esse número é específico daquele cenário; câmeras de maior consumo reduzem a quantidade possível. O método correto é calcular com os modelos reais do projeto, não copiar o número da embalagem.

Queda de tensão: por que amperagem suficiente ainda pode falhar

Todo cabo possui resistência. Pela Lei de Ohm, a queda de tensão aumenta com a corrente e com a resistência total do circuito. Distância, seção e material do condutor, emendas, oxidação e mau contato alteram o valor que realmente chega à câmera.

Por isso não existe uma tabela universal do tipo determinada bitola sempre alcança determinada distância. Em referências técnicas da Intelbras, os limites mudam conforme consumo da câmera e modelo do cabo. A própria marca usa 10,8 V como tensão mínima de referência em tabelas de alimentação para CFTV, mas a tolerância válida para o seu equipamento deve ser confirmada no manual daquele modelo.

Fontes com ajuste de saída podem compensar parte da perda, desde que o ajuste fique dentro da faixa indicada pelo fabricante e a tensão também seja conferida nos pontos mais próximos. Na EF 1210+, a ficha técnica informa saída nominal de 12,8 V e ajuste entre 12,1 e 13,4 Vdc. Não copie essa faixa para fontes diferentes.

Todo cabo possui resistência. Pela Lei de Ohm, a queda de tensão aumenta com a corrente e com a resistência total do circuito.

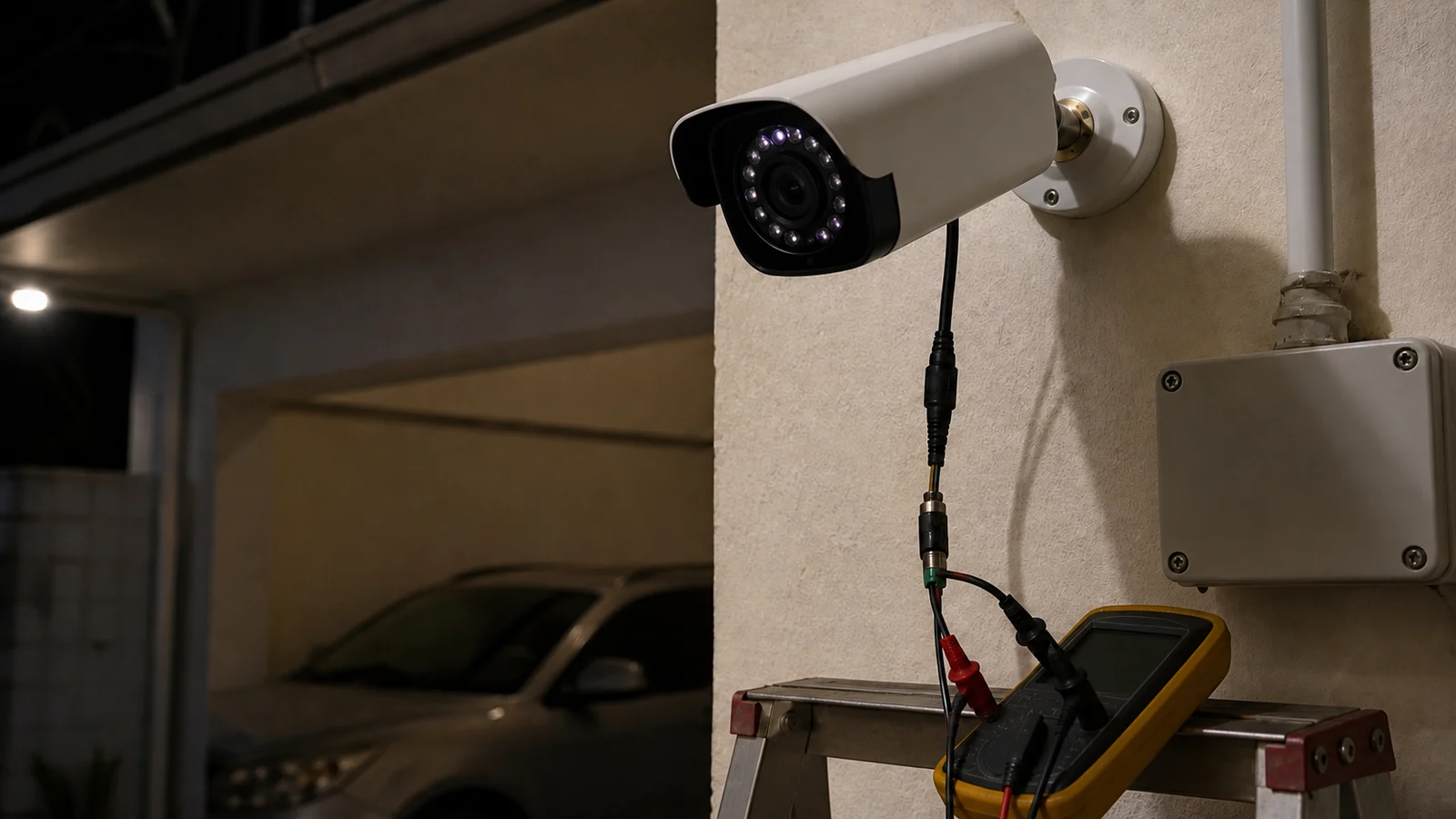

Meça na câmera mais distante com o infravermelho ligado

A medição mais útil é feita nos terminais de alimentação da câmera mais distante, com o sistema funcionando. Em câmeras infravermelhas, faça o teste também à noite ou cubra o sensor de luminosidade para acionar os LEDs, respeitando o procedimento do fabricante.

O objetivo é reproduzir uma condição de maior consumo. Uma instalação pode parecer normal durante o dia e apresentar tela preta, reinicialização ou imagem instável quando o infravermelho entra em operação e aumenta a corrente do ponto.

Se a tensão ficar fora da faixa aceita pela câmera, não aumente a saída da fonte no escuro. Revise conexões, polaridade, cabo, seção do condutor e distância; depois ajuste somente quando a fonte permitir e sempre confirme o resultado em todos os pontos.

• Ligue todas as câmeras que serão alimentadas pela mesma fonte.
• Ative a condição de maior consumo indicada pelo equipamento.
• Meça primeiro na saída da fonte e depois no ponto mais distante.
• Compare a tensão encontrada com a faixa do manual da câmera.
• Repita a verificação nos pontos críticos após corrigir cabos ou conexões.

Sintomas de fonte fraca ou queda de tensão

Fonte subdimensionada e queda de tensão podem produzir sintomas parecidos. A câmera pode reiniciar, apagar quando o infravermelho liga, alternar entre imagem e tela preta ou apresentar funcionamento intermitente. Esses sinais não provam sozinhos que a fonte é a causa, mas indicam que alimentação e cabeamento devem entrar no diagnóstico.

Se apenas a câmera mais distante falha, investigue primeiro a tensão naquele ponto, as emendas e os conectores. Se várias câmeras falham juntas quando a carga aumenta, compare a soma de consumo com a corrente nominal da fonte e observe a sinalização de proteção indicada pelo fabricante.

Ruído de imagem também pode ter outras origens, como aterramento, interferência e caminho do sinal de vídeo. Trocar a fonte sem medir pode mascarar o defeito e manter a causa real na instalação.

Erros comuns no dimensionamento

O erro mais frequente é multiplicar uma corrente genérica pela quantidade de câmeras. Outro é somar apenas as câmeras e esquecer outros dispositivos 12 V ligados à mesma fonte. Cada carga precisa entrar na conta com seu consumo máximo declarado.

• Usar consumo médio quando a ficha fornece consumo máximo.
• Misturar mA e A sem dividir os miliampères por 1.000.
• Achar que uma fonte de maior amperagem força corrente demais na câmera.
• Definir distância apenas pela bitola, sem considerar consumo e conexões.
• Medir somente na fonte e não na câmera sob carga.
• Aplicar uma porcentagem de margem fixa sem metodologia do fabricante ou do projeto.

Depois do cálculo: fonte individual ou centralizada?

Dimensionar responde quanto de corrente o conjunto precisa. Escolher entre fonte individual e centralizada responde onde e como essa energia será distribuída. São decisões complementares, mas não são a mesma pergunta.

Se os cabos convergem para um rack, a centralização tende a facilitar organização e proteção. Se existe um ponto isolado e distante, uma fonte próxima pode reduzir a queda no trecho de 12 V. Compare essas topologias no artigo sobre fonte individual ou colmeia disponível nos guias relacionados.

Para câmeras IP alimentadas por PoE (Power over Ethernet)RedesPoE para câmerasVeja como dados e energia passam pelo mesmo cabo e como dimensionar a potência.Abrir guia completo →, o orçamento é calculado em watts no switch ou NVR PoE, não por uma fonte 12 V centralizada. Não misture os dois métodos.

Fontes técnicas e conclusão

A base deste guia foi conferida na ficha técnica oficial da Intelbras EF 1210+, em materiais técnicos de cabeamento para CFTV da Intelbras e na explicação da Lei de Ohm publicada pela Fluke. O consumo de 190 mA do exemplo corresponde à ficha cadastrada da câmera Intelbras VHD 1220 B G6.

A sequência segura é simples: levante o consumo máximo, some todas as cargas, compare com a capacidade nominal, escolha a topologia e valide a tensão no ponto mais distante. Se alguma dessas etapas faltar, o número de ampères na etiqueta da fonte não garante uma instalação estável.
