Câmera para elevador: o que a norma exige e como levar o sinal

Câmera para elevador: resposta rápida

Para a cabine, a câmera certa é compacta, de ângulo muito aberto e resistente a impacto — não a de maior alcance. A cabine tem cerca de 1,2 a 1,7 metro de profundidade útil: o desafio nunca é enxergar longe, é enxergar o canto onde alguém se encosta para sair do campo de visão. Alcance de infravermelho de 30 metros não serve para nada num espaço de 1,5 metro; ângulo de visão e resistência mecânica, sim.

O caminho do sinal é a parte que decide o orçamento. Como a cabine se desloca, existem três rotas possíveis: aproveitar o cabo de manobra do próprio elevador (a via técnica correta, mas que depende da empresa conservadora), transmitir por rádio entre a cabine e um ponto fixo, ou gravar localmente na câmera e recolher a imagem depois. Wi-Fi doméstico é a opção que mais aparece em anúncio e a que mais falha na prática, pelos motivos que a seção sobre transmissão detalha.

E há uma condição que vem antes de qualquer equipamento: a norma de elevador restringe o que pode ser instalado na caixa, na casa de máquinas e na casa de polias. Isso não impede a câmera dentro da cabine, mas muda radicalmente como o cabo chega até ela — e é o motivo pelo qual improviso nesse ponto costuma virar problema com a empresa que faz a manutenção.

O que a norma de elevador diz — e o que ela não diz

Este é o ponto que separa um projeto que passa pela inspeção de um que gera conflito com a empresa conservadora, e praticamente nenhum conteúdo sobre câmera em elevador toca nele.

As normas brasileiras de elevadores restringem, há décadas e de forma consistente, a presença de qualquer coisa alheia ao elevador dentro dos espaços do equipamento. A ABNT NBR 7192, que valeu de 1985 a 1999, já estabelecia que "nenhum outro equipamento deve estar presente na caixa e no poço do elevador, além do necessário para sua operação". A ABNT NBR NM 207, aplicada a elevadores com casa de máquinas instalados entre 1999 e 2021, reforçou que "a casa de máquinas e a casa de polias não devem ser usadas para outros fins, não podendo conter dutos, cabos ou dispositivos não relacionados aos elevadores".

A regra continua valendo hoje. A ABNT NBR 16042 e a ABNT NBR 16858-1 — esta última aplicável aos elevadores instalados a partir de 2021 e obrigatória desde abril de 2024 — proíbem "a instalação de materiais estranhos ao serviço do elevador na caixa, casa de máquinas e casa de polias". A NBR 16858 foi construída a partir da norma europeia EN 81-20:2014 e organizada em partes: a Parte 1 trata da construção e instalação, a Parte 2 dos componentes, a Parte 3 da acessibilidade e a Parte 7 da modernização de elevadores existentes.

As exceções admitidas são poucas e específicas: equipamentos de ar-condicionado e detectores de incêndio, quando devidamente instalados. Nada além disso.

nenhum outro equipamento deve estar presente na caixa e no poço do elevador, além do necessário para sua operação

A norma proíbe câmera no elevador? A resposta honesta

Não. E é importante ser preciso aqui, porque circula muita afirmação categórica nos dois sentidos.

As normas citadas acima não mencionam CFTV em nenhum momento. Elas não autorizam nem proíbem câmera de segurança de forma expressa. O que elas fazem é restringir *material estranho ao serviço do elevador* em três lugares nomeados: a caixa (o poço por onde o carro se desloca), a casa de máquinas e a casa de polias.

A cabine — o interior do carro, onde os passageiros ficam — não está nessa lista. É por isso que câmera dentro da cabine é prática comum e não conflita, por si só, com o texto das normas.

O problema aparece no caminho do cabo. Um coaxial ou um cabo de rede puxado por conta própria pela caixa do elevador, preso na estrutura ou correndo junto ao cabo de tração, é exatamente o tipo de instalação que a redação das normas restringe. Essa leitura é interpretação técnica — as normas não escrevem "cabo de CFTV" —, mas é a interpretação que a empresa conservadora vai aplicar quando fizer a inspeção, e ela tem o poder de recusar a manutenção de um elevador com instalação irregular na caixa.

A conclusão prática: decida o caminho do sinal junto com a empresa que faz a manutenção do elevador, antes de comprar equipamento. Um projeto de CFTV em elevador não é uma obra de segurança eletrônica isolada; ele toca em um equipamento com norma própria, responsabilidade técnica própria e contrato de conservação próprio.

O problema central: a cabine se move

Numa instalação comum, a câmera fica parada e o cabo também. No elevador, a câmera percorre a altura do prédio dezenas de vezes por dia. Qualquer cabo que ligue a cabine a um ponto fixo precisa acompanhar esse movimento por anos, sem fadiga e sem enroscar — e é por isso que a solução não é a mesma de um corredor.

Existem três caminhos reais, e cada um tem um custo e uma limitação diferentes.

Caminho 1 — Cabo de manobra: a via técnica correta

Todo elevador já tem um cabo que liga a cabine ao quadro de comando: é o cabo de manobra (também chamado de cabo de comando ou trailing cable), aquele laço achatado que pende sob o carro e acompanha o movimento. Ele existe justamente para levar sinal e energia a um equipamento que se desloca, e é construído para isso — flexibilidade, resistência a flexões repetidas e fixação adequada.

É a via correta por dois motivos. Primeiro, técnico: o cabo é dimensionado para o movimento, ao contrário de um coaxial comum preso com abraçadeira. Segundo, e mais importante, normativo: o cabo de manobra é equipamento do elevador, não material estranho a ele. Usar um par livre desse cabo (ou trocar o cabo por uma versão que já venha com par para vídeo) mantém a instalação dentro da lógica das normas citadas acima.

A limitação é de agenda e de escopo: isso depende inteiramente da empresa conservadora. É ela quem tem acesso ao cabo, quem responde tecnicamente pelo elevador e quem decide se há par disponível ou se será necessário substituir o cabo. Em modernização de elevador (o cenário coberto pela Parte 7 da NBR 16858), esse é o momento certo para pedir a previsão de um par para CFTV — muito mais barato do que voltar depois.

Caminho 2 — Rádio entre cabine e ponto fixo

A alternativa que dispensa cabo novo é transmitir o vídeo por rádio de um ponto na cabine até um ponto fixo na caixa ou na casa de máquinas. Não é gambiarra: é a razão de existirem termos de busca como "câmera via rádio para elevador" e "câmera sem fio para elevador" — o mercado chegou nessa solução por necessidade.

O que torna o rádio viável aqui é que a distância é curta e a linha de visada, no eixo vertical da caixa, costuma ser limpa. O que o torna delicado é o ambiente: a caixa é um tubo de concreto e metal, com cabos de aço em movimento, e a cabine é uma estrutura metálica. Reflexão e atenuação variam conforme o carro sobe e desce, e é isso que precisa ser testado antes de fechar o projeto, com o elevador percorrendo todos os pavimentos.

Vale a mesma ressalva normativa: o receptor instalado na caixa também é equipamento alheio ao elevador. A conversa com a conservadora continua sendo obrigatória.

Caminho 3 — Wi-Fi: o que quase sempre dá errado

Wi-Fi é a primeira ideia de quem nunca instalou câmera em elevador, e a que mais gera chamado depois. Não porque "não funciona", mas porque o cenário reúne três problemas ao mesmo tempo.

O primeiro é a blindagem: a cabine é uma caixa metálica dentro de um poço de concreto — a estrutura que menos favorece a propagação de 2,4 GHz que existe num prédio. O segundo é o deslocamento: mesmo que o sinal chegue num pavimento, a câmera muda de posição o tempo todo, e a qualidade do enlace muda junto. O terceiro é o handoff: num prédio com vários pontos de acesso, o dispositivo precisa trocar de ponto enquanto se move, e câmeras Wi-Fi domésticas não são feitas para roaming — elas se desconectam e reconectam, perdendo trechos de gravação justamente durante o percurso.

Some a isso o formato dos produtos dessa categoria. Uma câmera Wi-Fi interna típica do catálogo, como a Intelbras Mibo iM4, opera em Wi-Fi 2,4 GHz e tem lente de 3,6 mm com 86° de abertura horizontal — bem mais fechada que os 106° a 109° das domes de 2,8 mm. Num espaço de pouco mais de um metro e meio, essa diferença de ângulo é a diferença entre ver a cabine inteira e ver só o centro dela. Ela é um bom produto para o quarto de uma casa; não é o produto certo para uma cabine de elevador.

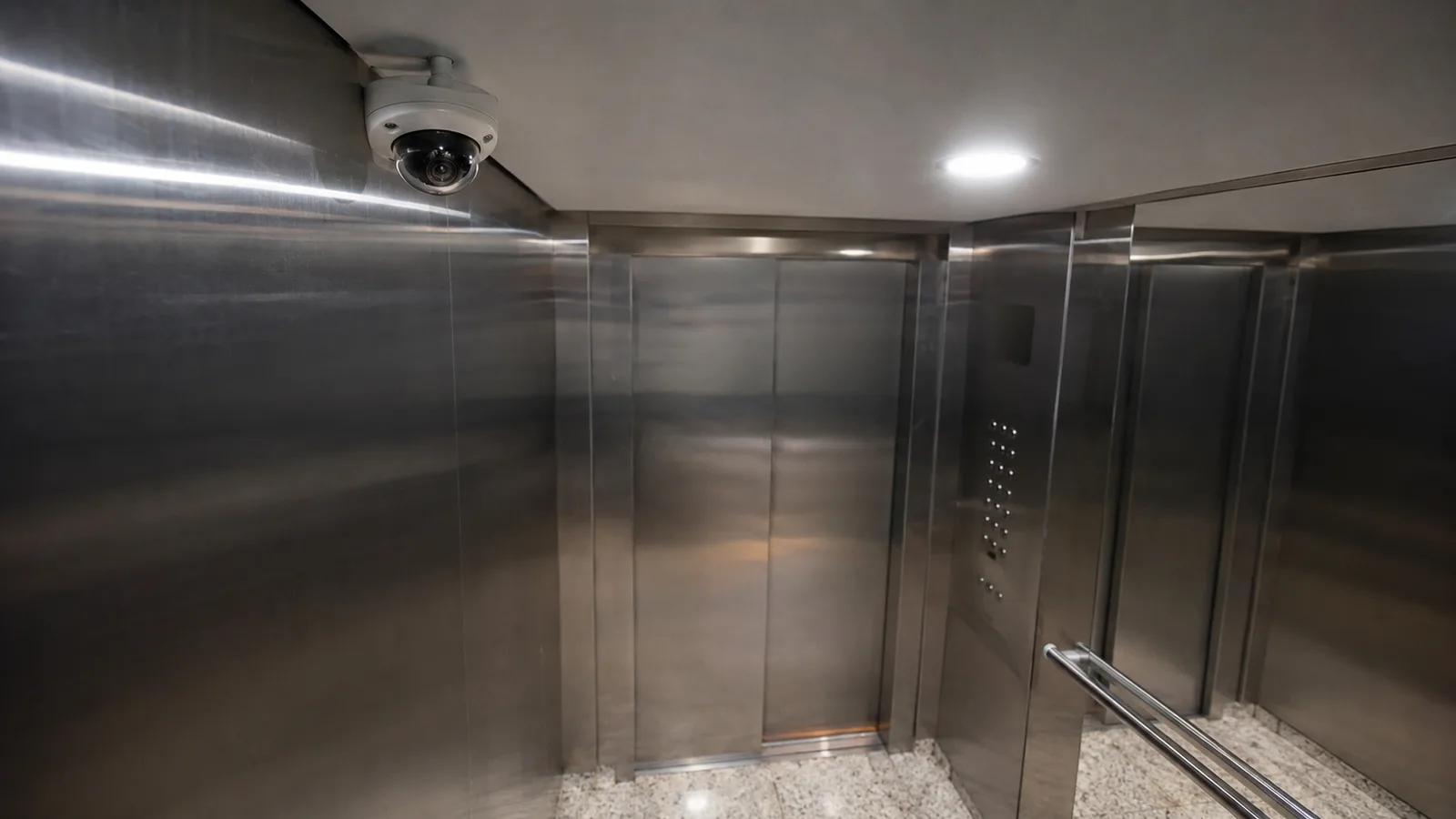

Qual câmera cabe numa cabine: ângulo, tamanho e resistência

Com o caminho do sinal resolvido, a escolha do equipamento fica direta, desde que a régua seja a certa. Numa cabine, três especificações decidem — e alcance de infravermelho não é nenhuma delas.

Ângulo de visão. Uma cabine tem cerca de 1,2 a 1,7 metro de profundidade. Com a câmera num canto do teto, o que determina se o campo cobre a porta e os dois cantos do fundo é o ângulo horizontal. Uma dome de lente 2,8 mm, como a Intelbras VHD 1220 D G6, entrega 109° na horizontal e 61° na vertical. A VIP 1230 D G4, também de 2,8 mm, entrega 106° horizontais. Já uma fisheye VIP 5500 F IA, com lente de 1,4 mm, cobre 180° na horizontal, na vertical e na diagonal — de um único ponto no centro do teto, ela vê a cabine inteira, sem canto morto.

Tamanho e peso. O teto da cabine tem forro, luminária e, muitas vezes, alçapão de emergência que não pode ser obstruído. A VHD 1220 D G6 mede 85 × 85 × 69 mm e pesa 100 g — dimensões que cabem no canto de praticamente qualquer forro sem disputar espaço com a iluminação.

Resistência a impacto. Cabine de elevador é o ponto de um condomínio onde vandalismo é mais provável, e a câmera fica ao alcance da mão. É aqui que a fisheye VIP 5500 F IA se separa das demais: ela declara grau IP67 e IK10. O IK10 é o índice de resistência a impacto mecânico — a especificação que importa quando o equipamento está a dois metros do chão, num espaço fechado, sem ninguém olhando.

Três câmeras reais do catálogo para cabine, lado a lado

Compare as fichas com o critério da seção anterior — ângulo, tamanho e resistência —, não pelo alcance de infravermelho:

CompararCâmera Fisheye Intelbras VIP 5500 F IA 360° 5MP PoECâmera Dome Multi-HD Full HD 2MP 2,8mm 20m Intelbras VHD 1220 D G6Câmera IP Dome Intelbras VIP 1230 D G4 Full HD 2MP PoE IR 30m IP67comCâmera Fisheye Intelbras VIP 5500 F IA 360° 5MP PoECâmera Dome Multi-HD Full HD 2MP 2,8mm 20m Intelbras VHD 1220 D G6Câmera IP Dome Intelbras VIP 1230 D G4 Full HD 2MP PoE IR 30m IP67

IntelbrasCâmera Fisheye Intelbras VIP 5500 F IA 360° 5MP PoE

IntelbrasCâmera Dome Multi-HD Full HD 2MP 2,8mm 20m Intelbras VHD 1220 D G6

Comparação de especificações entre Câmera Fisheye Intelbras VIP 5500 F IA 360° 5MP PoE e Câmera Dome Multi-HD Full HD 2MP 2,8mm 20m Intelbras VHD 1220 D G6

Especificação	Câmera Fisheye Intelbras VIP 5500 F IA 360° 5MP PoE	Câmera Dome Multi-HD Full HD 2MP 2,8mm 20m Intelbras VHD 1220 D G6
Marca	Intelbras	—
Modelo	VIP 5500 F IA	—
Tipo	Câmera IP fisheye 360°	—
Resolução	5 MP	2MP Full HD (1920×1080)
Sensor	1/2.7" CMOS	—
Lente	1,4 mm — 180° (horizontal/vertical/diagonal)	2,8 mm fixo
Sensibilidade	0,006 lux (F2.0)	—
Inteligência	Contagem de pessoas, linha virtual, mapa de calor	—
Áudio/Alarme	Entrada e saída	—
Alimentação	PoE / 12 Vdc (3,7 W médio)	12 VDC
Armazenamento	Cartão microSD	—
Protocolos	ONVIF	—
Grau de proteção	IP67 / IK10	—
Uso indicado	Interno e externo	—
Temperatura de operação	-30 °C a 55 °C	-10°C a 60°C
Ângulo de visão	—	109° horizontal / 61° vertical
Alcance IR	—	20 metros (LED IR integrado)
Padrão de Vídeo	—	Multi-HD: HDCVI / HDTVI / AHD / CVBS
Saída de Vídeo	—	1× BNC coaxial
Proteção IP	—	IP67 — proteção total contra poeira e chuva
Carcaça	—	Metal — dome fixo
Geração	—	G6 (Sexta Geração)
Cor	—	Branco

Ver ofertaFicha completa

Ver ofertaFicha completa

Os valores vêm da ficha técnica de cada produto (datasheet do fabricante). Linha com “—” significa que aquele dado não é declarado pelo fabricante para o modelo — não que o recurso não exista.

A armadilha do ângulo que está escondida no rodapé do datasheet

Este detalhe merece seção própria porque compromete o projeto inteiro e está publicado em letra miúda.

Os 109° horizontais da VHD 1220 D G6 valem para as tecnologias HD — HDCVI, AHD-H e HDTVI. Uma nota de rodapé do próprio datasheet da Intelbras avisa que, na saída auxiliar analógica (CVBS), o ângulo de visão da VHD 1220 D G6 cai para 68,5° na horizontal e 37,8° na vertical.

Traduzindo para a cabine: são 40 graus horizontais a menos. Num corredor de 10 metros isso significa enquadrar um pouco menos de parede; numa cabine de 1,5 metro, significa perder os dois cantos do fundo — exatamente onde alguém se posiciona para ficar fora do enquadramento. O mesmo equipamento, no mesmo lugar, entrega dois resultados completamente diferentes dependendo de como o sinal foi configurado no gravador.

Por isso, se a rota escolhida for a analógica pelo cabo de manobra, confirme que o DVR está recebendo o canal em HDCVI, AHD-H ou HDTVI — e não caindo para CVBS. Um canal que "funciona" em CVBS passa despercebido na instalação e só aparece como problema meses depois, quando alguém precisa da imagem e descobre que o canto da cabine nunca foi gravado.

Infravermelho, espelho e a luz da cabine

Cabine de elevador é um ambiente iluminado, pequeno, com superfícies refletivas — e frequentemente com um espelho de parede inteira. Isso muda o comportamento da câmera em relação a qualquer outro ponto do prédio.

O infravermelho, que é argumento de venda na maioria dos anúncios, importa pouco aqui: a cabine tem luz própria sempre que está em uso. A VHD 1220 D G6 declara sensibilidade de 0,04 lux com F1.85 e a fisheye VIP 5500 F IA declara 0,006 lux com F2.0 — as duas operam com folga na iluminação normal de uma cabine, sem depender de IR. Os 20 metros de alcance de IR da dome são irrelevantes num espaço de metro e meio.

O que realmente incomoda é o excesso. Numa cabine pequena, com paredes claras ou espelhadas, o IR ligado à noite (ou com a luz apagada em elevador de serviço) tende a estourar a imagem: a luz volta refletida direto para o sensor e o rosto vira uma mancha branca. Os dois modelos permitem tratar isso — a VHD 1220 D G6 tem IR inteligente ajustável, além de HLC e DWDR ajustáveis, que servem justamente para lidar com pontos de luz forte no quadro.

O espelho traz um efeito colateral menos óbvio: ele duplica a cena. Dependendo do posicionamento, metade do quadro é reflexo, e a área útil de gravação cai pela metade. Vale considerar o espelho na hora de escolher o canto onde a câmera vai — ou usar a máscara de privacidade (a VHD 1220 D G6 tem 8 áreas programáveis) para excluir a região refletida.

Alimentação: por que 12 V no fim de um cabo longo é problema

Se a rota for analógica, a energia da câmera também precisa subir até a cabine — e é aqui que muitos projetos falham de forma intermitente, difícil de diagnosticar.

A VHD 1220 D G6 consome 130 mA e 1,56 W em 12 Vdc. Parece pouco, e é. O problema não é o consumo, é a queda de tensão ao longo de um cabo que percorre a altura do prédio. O datasheet declara uma faixa de operação de 8,4 a 15,6 Vdc (30% de tolerância) — o que é generoso, mas não infinito. Uma fonte de 12 V na casa de máquinas alimentando uma câmera no alto de um prédio, por fio de bitola pequena, pode entregar menos de 8,4 V na ponta. O sintoma clássico é câmera que funciona no teste de bancada e reinicia sozinha depois de instalada, ou que só cai quando o IR liga e o consumo sobe.

Duas saídas: dimensionar a bitola do condutor para a distância real (não a distância no papel), ou alimentar a câmera localmente, a partir do próprio circuito de iluminação da cabine — sempre com a autorização e a supervisão da empresa conservadora, porque isso é intervenção no elevador.

A rota IP resolve isso de forma mais elegante. Tanto a VIP 1230 D G4 quanto a fisheye VIP 5500 F IA aceitam PoE: um único cabo de rede leva dados e energia, com o padrão 802.3af já prevendo a compensação de perdas ao longo do lance. É um cabo a menos para acomodar no cabo de manobra e um ponto a menos de falha.

Gravar na cabine: quando o cartão resolve o problema

Existe uma quarta rota, que não é a primeira escolha mas resolve casos em que nenhuma das outras é viável: gravar dentro da própria câmera, em cartão microSD, e recolher a imagem quando necessário.

A fisheye VIP 5500 F IA aceita cartão microSD, e isso a torna utilizável mesmo num cenário em que a conservadora não libera par no cabo de manobra e o rádio não fecha o enlace. A imagem existe, fica com a câmera e é acessada depois.

As limitações são reais e precisam ser declaradas ao condomínio antes: não há monitoramento ao vivo, não há alerta em tempo real, e se a câmera for arrancada ou destruída a gravação vai junto — o que, num ponto sujeito a vandalismo, é exatamente o cenário em que a imagem mais faz falta. É solução de contingência, não de projeto.

Quando a gravação for centralizada, o gravador dimensiona o resto do sistema. Se o elevador entra num sistema que já existe, vale conferir a capacidade antes: um DVR de 8 canais ou um NVR PoE de 8 canais absorve a câmera da cabine sem obra adicional, desde que ainda haja canal livre — e, no caso do NVR PoE, porta disponível.

LGPD: elevador é área comum, e isso tem consequências

Câmera em elevador grava pessoas identificáveis, dentro de um espaço fechado, num prédio onde elas moram ou trabalham. Isso é tratamento de dados pessoais e está sob a Lei 13.709/2018.

A boa notícia é que a base legal existe e é direta. A LGPD admite, no art. 7º, inciso IX, o tratamento "quando necessário para atender aos interesses legítimos do controlador ou de terceiro, exceto no caso de prevalecerem direitos e liberdades fundamentais do titular que exijam a proteção dos dados pessoais". Proteger o patrimônio e a integridade de moradores em área comum é interesse legítimo reconhecido — e o elevador é área comum, não área privativa.

A ressalva do próprio inciso é a parte que costuma ser ignorada: o interesse legítimo não é automático. Ele cede quando direitos fundamentais do titular prevalecerem. Na prática, isso se traduz em cuidados que o condomínio precisa ter para que a instalação se sustente: aviso visível de que o local é monitorado, acesso às imagens restrito a quem tem função para isso, finalidade declarada (segurança, não fiscalização de comportamento) e retenção pelo tempo necessário — nem indefinida, nem apagada no dia seguinte.

Um ponto em que é preciso ser honesto: não existe norma federal brasileira que fixe um prazo de retenção de imagens de CFTV para condomínio residencial. Qualquer número apresentado como "o que a lei exige" é, na melhor das hipóteses, prática de mercado. O que a LGPD exige é que o prazo seja definido, justificado pela finalidade e cumprido — a decisão do prazo é do condomínio, registrada em ata, e não de um fornecedor de equipamento.

Para o tratamento completo do tema, incluindo o que muda quando entra reconhecimento facial, veja o guia de LGPD em CFTV.

Checklist antes de comprar

A ordem importa: os três primeiros itens são anteriores à escolha do equipamento, e é neles que os projetos travam.

• Falar com a empresa conservadora do elevador antes de qualquer compra, e perguntar especificamente: existe par livre no cabo de manobra? Se não, há previsão de troca do cabo? Ela autoriza receptor de rádio na caixa?
• Definir se o projeto é analógico (aproveitando DVR existente) ou IP com PoE — isso muda o cabeamento inteiro e o modelo da câmera.
• Levar a decisão à assembleia e registrar em ata a finalidade do monitoramento, quem terá acesso às imagens e por quanto tempo elas serão guardadas.
• Medir a cabine e escolher a câmera pelo ângulo necessário para cobrir porta e cantos do fundo, não pelo alcance de IR.
• Se houver espelho, definir o canto da instalação considerando o reflexo, ou prever máscara de privacidade sobre a região refletida.
• Na rota analógica, confirmar que o canal do DVR está em HDCVI, AHD-H ou HDTVI — e não em CVBS, sob pena de perder cerca de 40° de ângulo horizontal.
• Na rota analógica, dimensionar a bitola do cabo de alimentação para a altura real do prédio, respeitando a faixa de 8,4 a 15,6 Vdc da câmera.
• Instalar a placa de aviso de monitoramento visível na entrada da cabine ou do hall.

5 erros que só aparecem depois da instalação

Todos eles são baratos de evitar antes e caros de corrigir depois:

• Puxar cabo próprio pela caixa do elevador sem falar com a conservadora: é o item que pode gerar recusa de manutenção, com base na restrição de material estranho ao serviço do elevador prevista na NBR 16858-1 e nas normas anteriores.
• Escolher a câmera pelo alcance de infravermelho: num espaço de metro e meio, os 20 ou 30 metros de IR não agregam nada, e o excesso de luz refletida em parede clara ou espelho piora a imagem em vez de melhorar.
• Aceitar o canal em CVBS: o ângulo cai de 109° para 68,5° na VHD 1220 D G6 e ninguém percebe até precisar da gravação de um canto da cabine.
• Confiar em Wi-Fi doméstico: a combinação de cabine metálica, poço de concreto e troca de ponto de acesso durante o percurso derruba a conexão justamente enquanto o elevador se move — que é quando o evento acontece.
• Instalar sem aviso visível e sem decisão em assembleia: a base legal do art. 7º, IX da LGPD depende de o interesse legítimo não atropelar direitos do titular, e monitoramento não informado é o cenário que mais fragiliza essa posição.

Conclusão

Câmera para elevador é um projeto de duas camadas. A camada visível — qual câmera, qual ângulo, qual resolução — se resolve com o datasheet na mão e a régua certa: ângulo aberto, corpo compacto e resistência a impacto, com IR em segundo plano. A camada invisível — por onde o sinal sai de um equipamento em movimento, e o que a norma do elevador permite instalar na caixa — é a que decide se o projeto funciona por anos ou vira conflito com a empresa que faz a manutenção.

A sequência que dá certo é sempre a mesma: conversar com a conservadora, definir a rota do sinal, decidir em assembleia com a finalidade registrada, e só então escolher o equipamento. Invertendo essa ordem, o equipamento comprado costuma ser o certo — e mesmo assim não pode ser instalado.
